Ultra ince işlenmiş kalsiyum karbonat Genellikle 1 μm'nin altında parçacık boyutuna (d50 tipik olarak 0,2–0,8 μm veya hatta nano ölçekte <100 nm) sahip ve hidrofobiklik için yüzey modifiye edilmiş kalsiyum karbonat (CaCO₃), üst düzey kaplamalarda kritik bir fonksiyonel dolgu maddesidir. Pahalı titanyum dioksitin (TiO₂) kısmen yerini alarak opaklığı, parlaklık kontrolünü, reolojiyi, ovma direncini ve maliyet verimliliğini artırırken film özelliklerini korur veya iyileştirir. Birinci sınıf mimari boyalarda, otomotiv son kat boyalarında, toz boyalarda ve endüstriyel kaplamalarda, işlenmiş ultra ince CaCO₃, formülasyonun –301'ini oluşturabilir ve performanstan ödün vermeden hammadde maliyetlerini –251 oranında azaltabilir.
Üretimi, mineral işleme, kimyasal sentez, öğütme, sınıflandırma ve yüzey modifikasyonu üzerinde hassas kontrol gerektirir. Bu kapsamlı kılavuz, öğütülmüş kalsiyum karbonat (GCC) ve çöktürülmüş kalsiyum karbonat (PCC) yöntemleri için yerleşik endüstriyel uygulamalardan yararlanarak, hammadde seçiminden nihai kalite güvencesine kadar her adımı ayrıntılı olarak açıklamaktadır. Her iki yöntem de ultra ince kaliteler elde etmeyi sağlayabilir, ancak PCC üstün kaplamalar için daha iyi homojenlik ve parlaklık sunarken, GCC yüksek hacimli üretim için maliyet avantajları sağlar.
1. Türleri ve Hammaddeleri Anlamak
İki ana formu vardır:
- Öğütülmüş Kalsiyum Karbonat (Körfez İşbirliği Konseyi)Doğal kireçtaşı, mermer veya tebeşirden elde edilir. Mekanik olarak işlenir ve mat veya yarı parlak kaplamalar için uygundur.
- Çöktürülmüş Kalsiyum Karbonat (PCC)Sentetik olarak üretilen PCC, kontrol edilebilir kristal şekillerine (kalsit rombohedral, skalenohedral veya aragonit) sahip, daha ince ve daha homojen parçacıklar (genellikle 0,02–0,4 μm birincil boyut) üretir. PCC, yüksek parlaklık ve yüksek opaklık formülasyonlarında üstün performans gösterir.
GCC için ham maddeler: Açık ocaklardan veya taş ocaklarından çıkarılan yüksek saflıkta kireçtaşı (>98% CaCO₃, düşük SiO₂/Fe₂O₃). PCC için: Kireçtaşı, sönmemiş kirece (CaO) dönüştürülerek kalsine edilir.
Kaplama kalitesi standartlarını (ISO 3262 veya eşdeğeri) karşılamak için beyazlığı >95% olan ve minimum safsızlık içeren hammadde seçin.
2. Ultra İnce Baz CaCO₃ Üretimi
GCC Yöntemi (Submikron İncelik için Islak/Kuru Öğütme)
- Madencilik ve Birincil Kırma: Kireçtaşı delme, patlatma ve çeneli kırıcılar kullanarak 50 mm'den küçük parçalara ayırma.
- Yıkama ve ZenginleştirmeKil/silikayı uzaklaştırmak için yıkama; saflık için isteğe bağlı flotasyon veya manyetik ayırma.
- KurutmaDöner kurutucularda nem oranını <1%'ye düşürün.
- Kaba ÖğütmeRaymond elek boyutu 325–1250 mesh (45–10 μm) arasındadır.

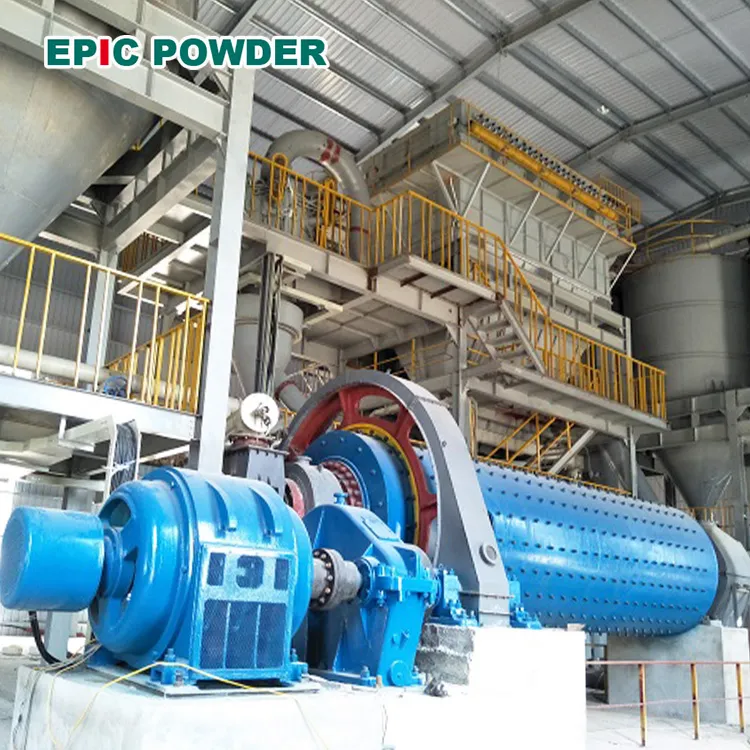

- Ultra İnce Öğütme5 μm'den küçük taneler için ıslak veya kuru öğütme yöntemine geçin. bilyalı değirmenler Islak yöntem, dağıtıcı maddeler (örneğin, sodyum poliakrilat 0,5–1%) kullanır ve daha iyi dağılım sağlar. Bilyalı değirmenler, öğütme, kurutma ve sınıflandırmayı tek bir ünitede birleştirir.
- SınıflandırmaKapalı devredeki turbo veya hava sınıflandırıcılar, dar bir parçacık boyutu dağılımı (PSD) sağlar. Kaplamalar için hedef d97 <5 μm, d50 0,5–1 μm'dir. Büyük boyutlu parçacıklar geri devridaim edilir.
Tipik kapasite: Öğütme hattı başına 5–25 t/saat. Enerji: Ultra ince öğütme için 50–100 kWh/t.
PCC Yöntemi (Üstün Kontrol için Kimyasal Çökeltme)
- KalsinasyonDöner fırınlarda (doğal gaz) kireçtaşı 900°C'nin üzerinde ısıtılır → CaO + CO₂. CO₂ geri kazanılarak yeniden kullanılır.
- Slaking: CaO + H₂O → Ca(OH)₂ bulamacı (kireç sütü) bekleme tanklarında (su:kireç 4:1, sıcaklık 79–90°C). Daha yüksek sıcaklık daha ince parçacıklar elde edilmesini sağlar. 60–325 mesh eleklerle kumdan arındırın.
- KarbonatlamaReaktörlerde soğutulmuş bulamaç içerisine CO₂ gazı verilir (soğuk koşullar nano ölçekli yapıyı destekler). İstenilen morfoloji için pH (9–11), sıcaklık (20–40°C), konsantrasyon (6–10% Ca(OH)₂) ve karıştırma hızı kontrol edilir. Reaksiyon: Ca(OH)₂ + CO₂ → CaCO₃ + H₂O.
- Olgunlaştırma/Filtrasyon: Bulamacı yaşlandırın, 40–60% katı madde içeren kek haline gelene kadar filtreleyin.
- Kurutma/Topaklanmayı GidermeÖncelikle püskürtmeli kurutma veya flaş kurutma yapın, ardından son dağılım için jet değirmeni veya pimli değirmen kullanın. Ultra ince (<0,1 μm) boyutlar için, karbonatlama sırasında kristal değiştiriciler (örneğin, Mg tuzları) ekleyin veya mikroemülsiyon/döner dolgulu yataklı reaktörler kullanın.
PCC, yüksek özgül yüzey alanına (SSA 18–70 m²/g) sahip 20–70 nm'ye kadar birincil parçacıkların elde edilmesini sağlar. Verim: Yüksek saflık (>99%), beyazlık 96–99%.
Her ikisi için de taşlama sonrası işlem: Yüksek kaliteli kaplamalar için uygun olan d50 <0,8 μm değerine sahip sınıflandırıcılarla birleştirin.
3. SYüzey İşlemi – "İşlem Görmüş" Performansın Anahtarı
İşlem görmemiş CaCO₃ hidrofiliktir ve organik bağlayıcılarda topaklanır. İşlem (1–3% kaplama maddesi) onu hidrofobik hale getirir, dağılımı iyileştirir, yağ emilimini azaltır ve reçinelerle (akrilik, alkid, poliüretan) uyumluluğu artırır.
Yaygın yöntemler:
- Stearik Asit Kaplama (Kaplamalar İçin En Yaygın Olanı)Stearik asidi (veya yağ asitlerini) çözün ve kuru tozun üzerine püskürtün (kuru işlem) veya ıslak bulamaca ekleyin (ıslak işlem). Daha sonra, tek katmanlı kaplama sağlamak için pimli değirmende veya kaplama makinesinde öğütün (~1% dozajı, SSA'ya göre ayarlanır: daha ince olanlar biraz daha fazla gerektirir). Asit ucu CaCO₃'e bağlanır; hidrokarbon kuyruğu dışa doğru yönelir.
- Islak Yüzey ModifikasyonuSulu süspansiyonda (5–80% katı madde), pH'ı 7,5–12'ye ayarlayın, ajanlar (doymamış yağ asitleri, süksinik anhidrit türevleri, silanlar, reçine asitleri veya maleatlanmış polibütadien) ekleyin, 30–120°C'de karıştırın, ardından kurutun (gerekirse vakum altında 40–160°C).
- Diğer Gelişmiş: Mekanokimyasal (modifiye edici madde ile yüksek kesme kuvvetiyle öğütme), bağlayıcı maddeler (solvent bazlı için titanat/silan) veya PCC filtrasyonu sırasında yerinde (yağ asitleri kalsiyum stearat oluşturur).
- Teçhizat: Özel kaplama makineleri (örneğin, ısıtmalı ceketli pimli değirmenler, yüksek hızlı karıştırıcılar veya entegre bilyalı değirmen + sınıflandırıcı + modifiye edici sistem). Aşırı kaplamayı önlemek için sıcaklık kontrolü çok önemlidir.
Faydaları: Hidrofobiklik indeksi >90%, daha iyi tiksotropi, çökelmeyi önleme, geliştirilmiş ovma/leke direnci ve formülasyonlardaki bazı dolgu maddelerinin 0%'ye kadar ikamesi.
4. Entegre Üretim Hattı ve Parametreleri
Tipik bir tesis: Ham madde hazırlığı → Öğütme/Çökeltme → Hava Sınıflandırması → Modifikasyon → Toplama (siklon + torba filtre, toz <20 mg/Nm³) → Paketleme.
Ultra ince işlenmiş kalite için temel parametreler:
- İnce tane boyutu: d50 0,3–0,7 μm, d97 <2–5 μm, SSA 8–25 m²/g.
- Kaplama seviyesi: 0,8–2,5 wt%.
- Beyazlık: ≥96%.
- Çamurun pH değeri: 8–10.
- Son nem oranı: <0.5%.
- Verimlilik: Tutarlılık için otomatik PLC kontrolü.
Vietnam/Çin'deki fabrikalar, boya kalitesinde üretim için genellikle EPIC bilyalı değirmen + pimli değirmen modifikasyonunu kullanmaktadır.
5. Kalite Kontrol ve Test
Titiz kalite kontrolü uygunluğu garanti eder:
- PSDLazer kırınımı (kaplamasız için ıslak, kaplamalı için IPA).
- Beyazlık/ParlaklıkHunter veya ISO metreleri.
- Hidrofobiklik: Yüzdürme testi veya temas açısı >120°.
- Yağ Emilimi: Tedavi sonrası <20–30 g/100g.
- Saflık/SafsızlıklarAsit çözünmezler <0,5%, ağır metaller belirtilen özelliklere göre.
- Dağılım: Hegman ölçüsü veya model boyasında viskozite.
- Performans TestleriLaboratuvar kaplamasına dahil edin; opaklığı (kontrast oranı), parlaklığı (60°), reolojiyi ve ovma döngülerini kontrol edin.
Parti testleri, ISO 9001 uyumluluğu ve temsili örnekleme kritik öneme sahiptir. Üretim sırasında çevrimiçi analizörlerle takip edin.
6. Üst Düzey Kaplamalarda Uygulama Alanları ve Performans Avantajları
Üst düzey kaplamalarda:
- Şeffaflık/Gizlemeİnce parçacıklar ışığı dağıtır; 10–20% TiO₂'nin yerine kullanılır.
- Parlaklık/DüzleştirmeTekdüze PSD, keçeleşmeyi önler; işlenmiş versiyon ise akışı kolaylaştırır.
- Reoloji: Tiksotropiyi artırır, sarkmayı/çökmeyi önler.
- DayanıklılıkYapışma özelliğini, hava koşullarına ve aşınmaya karşı dayanıklılığını artırır.
- Özellikler: Lateks boyalarda 2–5% nano-işlem, kutu stabilitesini artırır; otomotivde pürüzsüz bir yüzey için ultra incedir; toz boyalarda akışkanlığı sağlar.
Çalışmalar, ultra ince PCC'nin, bazı deneysel eko-kaplamalarda 100% CaCO₃ yüklemesiyle yüksek performanslı formülasyonlara olanak sağladığını göstermektedir.
7. Zorluklar, Güvenlik ve Sürdürülebilirlik
Zorluklar: Topaklanma (işlem/dağıtıcılarla çözülür), yüksek enerji tüketimi (verimli değirmenlerle azaltılır), ıslak proseste atık su (geri dönüşüm). Güvenlik: Toz kontrolü (patlamaya dayanıklı), modifiye ediciler için KKD. Çevre: Yakalanan CO₂ kullanımı, düşük emisyonlu fırınlar, suyun geri dönüşümü; baca gazından yeşil PCC elde etme çalışmaları.
Çözüm
Ultra ince işlenmiş CaCO₃ üretimi, mineraloji, kimya ve makine mühendisliği alanlarında entegre uzmanlık gerektirir. Hassas öğütme, karbonatlama ve stearik/silan modifikasyonu ile optimize edilmiş GCC veya PCC yollarını izleyerek, üreticiler üst düzey kaplamaları yeni performans ve ekonomiklik seviyelerine taşıyan çok yönlü bir dolgu maddesi sunarlar. Uygun ekipman (bilyalı değirmenler, hava sınıflandırıcılar, kaplama makineleri) ve kalite kontrolü ile verimler 95% verimliliğini aşmaktadır. Bu süreç, modern boya teknolojisinin katı gereksinimlerini karşılamakla kalmaz, aynı zamanda aşar.
"Okuduğunuz için teşekkürler. Umarım makalem yardımcı olur. Lütfen aşağıya yorum bırakın. Daha fazla bilgi için Zelda online müşteri temsilcisiyle de iletişime geçebilirsiniz."
— Gönderen Emily Chen
